Роторные шифровальные машины после Второй мировой войны
- Тип
- класс электромеханических шифровальных устройств
- Период
- 1940-е — 1980-е годы
- Происхождение
- США; Швейцария; СССР и страны Варшавского договора
Роторные шифровальные машины после Второй мировой войны — поколение электромеханических шифраторов, развивавших роторный принцип после опыта Enigma, SIGABA и Typex. В конце 1940-х — 1960-е годы роторная техника оставалась практичным способом защищать полевую, дипломатическую и штабную связь: электронные системы только формировались, а механические машины были автономны и имели развитую систему ключевого обеспечения.
Характерные линии развития дают швейцарская NEMA, американская TSEC/KL-7 и советская М-125 «Фиалка». Все три системы усложняли движение роторов и работу с ключом, но создавались для разных организационных условий.[1][2]
Почему роторы пережили войну
Вскрытие Enigma показало не бесполезность роторов как таковых, а опасность конструктивных закономерностей, предсказуемого шагания и слабых эксплуатационных процедур. Ротор оставался удобным физическим способом реализовать сложную изменяющуюся перестановку без полноценной электронной вычислительной техники: машина могла работать автономно, перевозиться вместе со штабом и не требовать стационарной цифровой инфраструктуры.
После войны конструкторы увеличивали число роторов, вводили нерегулярное движение, усложняли сменный ключевой материал и автоматизировали вывод текста. Роторная машина постепенно становилась не чисто механическим устройством, а электромеханическим или электронно-механическим комплексом.
NEMA
Швейцария во время Второй мировой войны использовала коммерческий вариант Enigma K. Получив сведения об уязвимости своей радиосвязи, швейцарские специалисты начали разрабатывать собственную машину; в проекте участвовали математики и инженеры, включая Хуго Хадвигера, Генриха Эмиля Вебера и Пауля Глура, а производство поручили Zellweger AG.[1]
NEMA — сокращение от Neue Maschine — была готова после войны и поступила в эксплуатацию в 1947–1948 годах. Швейцарский национальный музей сообщает о 640 изготовленных аппаратах трёх вариантов: учебном, военном и дипломатическом; армия использовала машину до конца 1950-х годов, дипломатическая служба — до 1976 года.[1]
Механика NEMA была сложнее Enigma: десять колёс включали электрические роторы, управляющие колёса и отражатель, а движение рабочих элементов было нерегулярным. При этом отражательная схема сохраняла характерное ограничение Enigma — буква не шифровалась сама в себя, то есть один из известных криптоаналитических признаков довоенной системы не был полностью устранён.[1]

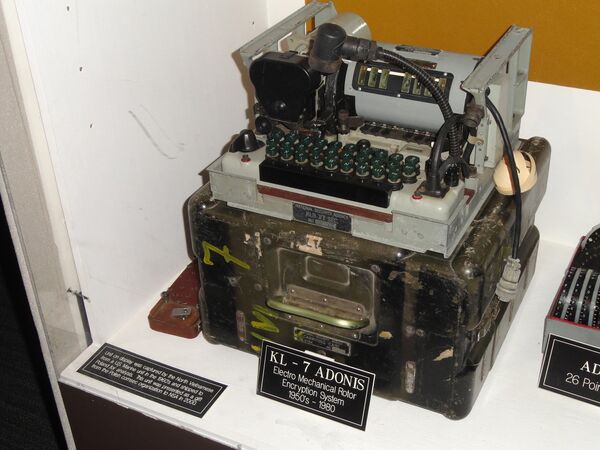

TSEC/KL-7
Американская TSEC/KL-7 стала одним из важнейших шифраторов ранней холодной войны. NSA указывает, что система была разработана в 1952 году как замена SIGABA, использовалась для связи уровня SECRET и применялась войсками НАТО для совместимости с американскими силами.[2]
KL-7 имела восемь роторов, семь из которых двигались по нерегулярной схеме. Это значительно усложняло период последовательности по сравнению со стандартной Enigma, а электропривод и электронные узлы сделали аппарат характерной переходной системой между классической роторной машиной и полностью электронной криптографией.
Рассекреченное руководство KAM-1/TSEC описывает KL-7 как компактную переносную клавиатурную машину для автономной работы. Она могла шифровать и расшифровывать со скоростью до 60 слов в минуту и печатала результат на гуммированной бумажной ленте, снимая с оператора необходимость вручную переписывать каждую выходную букву.[3]
Историк Дирк Рейменантс связывает эксплуатационное внедрение системы с 1953 годом и отмечает её использование вооружёнными силами, ЦРУ, ФБР и союзниками США. В 1960-е годы безопасность KL-7 серьёзно пострадала не от публично известного чисто криптоаналитического вскрытия, а от агентурной передачи Советскому Союзу технических сведений и ключевых материалов.[4]
М-125 «Фиалка»
Советская М-125 «Фиалка» появилась в середине 1950-х годов и использовалась СССР и странами Варшавского договора. По данным Science Museum Group, Fialka была введена в эксплуатацию в 1956 году и представляла собой десяти-роторную электромеханическую систему для защищённой связи.[5]
Crypto Museum различает раннюю M-125 и позднейшую M-125-3; для государств Варшавского договора существовали национальные варианты с разными клавиатурами и алфавитами. Общая криптографическая основа при этом сохранялась, что позволяло использовать близкие системы в нескольких союзных армиях.[6]
В Fialka использовались десять роторов с 30 контактами, а различные группы роторов могли двигаться в противоположных направлениях. Дополнительный уровень перестановки задавался сменной перфокартой; выход печатался на бумажной ленте, а не отображался ламповым полем.[7]
Общие направления развития
Послевоенные роторные машины показывают несколько общих тенденций. Число внутренних состояний увеличивалось, шагание становилось менее регулярным, а ручные операции заменялись электроприводом и печатью; ключ также становился многослойнее и всё сильнее зависел от организованной системы сменных настроек и документов.
KL-7 стала одним из средств совместимости внутри НАТО, а Fialka выполняла сходную инфраструктурную роль в Варшавском договоре. NEMA, напротив, осталась швейцарской национальной системой и не стала международным стандартом; это различие хорошо показывает, как криптографическая техника зависела не только от инженерии, но и от структуры военных союзов.[2]
Переход к электронной криптографии
К концу 1950-х — 1960-м годам роторные аппараты всё сильнее конкурировали с полностью электронными шифраторами и криптографическими телетайпами. Электронная схема могла работать быстрее, не требовала физического движения дисков и легче интегрировалась с автоматизированными каналами связи.
Швейцария уже в 1958 году начала использовать криптографический телетайп KFF-58, значительно превосходивший NEMA по скорости работы.[1] Однако переход был постепенным: роторные машины существовали в больших количествах, персонал был обучен, а ключевая инфраструктура отлажена, поэтому отдельные системы оставались в эксплуатации десятилетиями.
Секретность и позднее изучение
NEMA была рассекречена в Швейцарии только в 1992 году, после чего списанные аппараты начали попадать к исследователям и коллекционерам.[1] История KL-7 восстанавливается по рассекреченным руководствам, материалам NSA и сохранившимся машинам.
Fialka стала значительно доступнее после распада Варшавского договора. Многие экземпляры при списании демилитаризировали: снимали таблички, повреждали роторы и другие чувствительные узлы, что осложняет идентификацию вариантов и реконструкцию их эксплуатации.[7]
Конец роторной эпохи
К 1970–1980-м годам преимущества сложной механики постепенно исчезли. Полностью электронные устройства были быстрее, легче интегрировались в цифровую связь и позволяли менять криптографическую логику без физической переделки роторов.
Роторные машины не исчезли одномоментно, но технологически превратились в наследуемое оборудование. NEMA, KL-7 и Fialka поэтому занимают промежуточное место между машинной криптографией эпохи Enigma и полностью электронной защитой информации второй половины XX века.
