Брюк корабельного орудия
- Тип
- орудийная принадлежность; ограничитель отката
- Период
- эпоха парусного артиллерийского флота
- Происхождение
- корабельная артиллерия

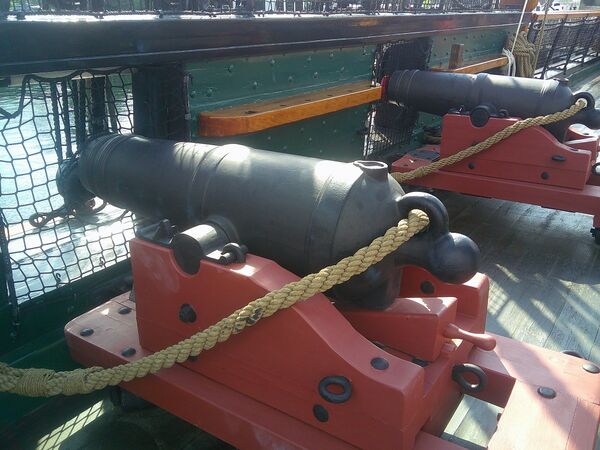

Брюк корабельного орудия — толстый трос, ограничивавший откат корабельной пушки и связывавший орудийную установку с прочными деталями борта. Он принимал нагрузку после выстрела и оставлял орудию путь, достаточный для заряжания с внутренней стороны порта.[1]
Работа при выстреле
После воспламенения заряда лафет со стволом двигался внутрь палубы. Брюк натягивался после определённого свободного хода и останавливал установку. Его длина должна была позволять подвести дуло внутрь настолько, чтобы расчёт мог безопасно обработать канал и снова зарядить пушку. Слишком короткий трос затруднял работу, а чрезмерно длинный увеличивал путь тяжёлого лафета и опасную зону за ним.[1]
Брюк не следует смешивать с орудийными талями. Тали служили для выката, втягивания и удержания пушки, тогда как брюк прежде всего ограничивал отдачу. Все снасти работали совместно, но отказ брюка создавал угрозу неконтролируемого движения лафета.[2]
Удерживающие тросы у Паласио
Раннее описание ограничения отката содержится в «Instrucción náutica» Диего Гарсии де Паласио 1587 года. В главе об обязанностях руководителя артиллерии и артиллеристов автор различал снасти для подтягивания пушки и retenidas, соединявшие бортовые кольца с её казённой частью. Длину последних следовало выбирать так, чтобы орудие могло откатиться внутрь корабля.[3]
Паласио предлагал делать одну удерживающую снасть короче другой. По его объяснению, когда дуло окажется внутри, более короткая снасть должна развернуть пушку и поставить её вдоль борта, в направлении от кормы к носу. Такое положение предназначалось для повторного заряжания с меньшей опасностью поражения артиллериста через открытый порт. Таким образом, автор связывал удержание откатывающегося орудия с его разворотом и защитой человека, который работал у дула.[3]
Это свидетельство об авторской схеме, а не доказательство её повсеместного применения. Термин retenidas здесь передаётся как «удерживающие тросы»: их функцию можно сопоставлять с функцией брюка, но отождествлять описанное устройство со всеми более поздними схемами проводки нельзя. Фрагмент не устанавливает ни точную длину и толщину тросов, ни число колёс лафета.
Проводка и крепление
Трос проводили относительно казённой части или лафета и крепили к рымам в борту. Конкретная схема зависела от времени и флота. В британском описании 1769 года брюк проходил через кольца на боках лафета и крепился у винграда; на других установках проводка могла отличаться. Поэтому одна музейная схема не должна представляться как общая для всего XVIII века.[1]
Точки крепления должны были передавать нагрузку на прочные элементы набора корпуса. При реконструкции учитывают не только положение троса, но и диаметр, длину, способ заделки концов, размеры рымов и пространство между соседними орудиями.
Походное крепление
Вне боя пушку подтягивали к борту и закрепляли. В британской практике казённую часть опускали так, чтобы дуло упиралось в верхнюю кромку порта, после чего части брюка стягивали, а лафет дополнительно фиксировали талями. В бою брюк раскрепляли настолько, чтобы орудие могло откатиться в положение для заряжания.[2]
Шведская экзерциция Грундэля подробно описывает временное крепление при качке и окончательное крепление по-походному; известные русские тексты XVIII века передают часть этих операций кратко или опускают их как очевидные.[4]
Осмотр и замена
Трос испытывал рывковую нагрузку, трение и воздействие влаги. Перед боем проверяли волокна, места перегиба и заделки, а также рымы и болты в борту. Брюк был рабочим элементом с ограниченным ресурсом: внешне целый, но ослабленный трос не обеспечивал безопасного отката.
